3.空气断路器：触头在大气压力的空气中断开和闭合的断路器，空气开关，又名空气断路器，是断路器的一种。是一种只要电路中电流超过额定电流就会自动断开的开关。空气开关是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。除能完成接触和分断电路外，尚能对电路或电气设备发生的短路、严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。

    4.真空断路器：触头在高真空管中断开和闭合的断路器，“真空断路器”因其灭弧介质和灭弧后触头间隙的绝缘介质都是高真空而得名；其具有体积小、重量轻、适用于频繁操作、灭弧不用检修的优点，在配电网中应用较为普及。 真空断路器是3～10kV，50Hz三相交流系统中的户内配电装置，可供工矿企业、发电厂、变电站中作为电器设备的保护和控制之用，特别适用于要求无油化、少检修及频繁操作的使用场所，断路器可配置在中置柜、双层柜、固定柜中作为控制和保护高压电气设备用。

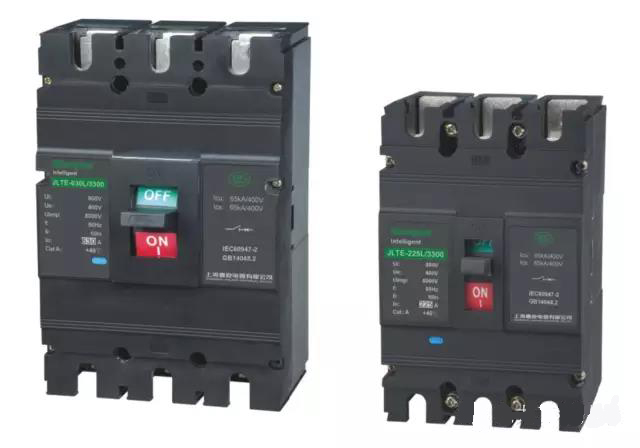

因塑壳式断路器一般使用空气作为灭弧介质，因此有空气开关的俗称，但空气开关的说法其实并不严谨，因开关与断路器是不同的两个概念。

二、微断、塑壳、空开的主要区别

主要区别为电流等级，微型断路器一般为125A以下，塑壳断路器一般为630A以下，空气断路器一般为630A以上

1、塑壳断路器能接入较粗导线，如35平方以上的；小型断路器只适合接35平方以下的导线。（个人建议）

2、塑壳断路器端头用螺母联接，容易压紧，接触良好。小型断路器采用较小的压紧端子，且只能用螺丝刀拧紧，力矩不够，不容易压紧，接触不太好。

3、塑壳断路器对过流和短路采用两套装置分别保护，过流保护动作值可以人工调整。小型断路器对过流和短路共用一套装置，电流不可调。

4、塑壳断路器相间距离大，且有灭弧罩，灭弧能力强，能承受更大的短路电流，还不易引发相间短路。寿命也长。

5、小型断路器动作灵敏度比塑壳断路器高。

塑壳断路器也是空气断路器。常用的空气断路器有框架式断路器和塑壳断路器两种，前者的容量大。额定开断电流也大，体积也大，所以没有塑料外壳，断路器的各部分零件装在一个钢框架上。后者的容量相对较小，额定开断电流也小一些，所以体积也小，整个断路器采用塑料外壳保护。一般框架式断路器用于电流较大的电源回路上，而塑壳断路器用于负荷回路上。

三、从作用看

1、空气开关一般在小电流电路中主要起“隔离”和“保护装置”的作用，也叫自动开关，也叫空气断路器；

2、断路器有很好的灭弧能力，在电路短路大电流情况下，自动跳闸；在高电压、大电流电路中，常用作停电、送电，接通、断开负荷的操作电器；

1）电压等级的区别:一般空气开关合用的电压等级为500V以下,而断路器通常可以合用于220V以上的各电压等级.

2）遮断电流的能力不同:一般断路器能承受的负荷及短路电流更大些.

3）灭弧介质和方式的区别:断路器的灭弧介质和方式不但有空气断路器,还有真空断路器,多油断路器,少油断路器,六氟化硫断路器等.

4）配套设备的区别:一般相对于空开来讲断路器的丈量,逻辑及执行部门的机构所配套的设备更复杂一些.

断路器有真空断路器和SF6断路器等多种型号，它的开断电流要比普通的空气开关大，开断容量也要更大，真空断路器一般用于6KV的系统，SF6断路器用于500KV变电站，两者都用直流110V作为控制电源，由控制信号触发才会动作，一般的空开用在380/220系统，相当于刀闸。
